Van - Lăng - Trụ - Họng Chữa Cháy: Cẩm nang toàn diện cho mọi công trình Việt Nam

Khi từng giây đều đắt giá.
Tại Việt Nam, trung bình mỗi năm xảy ra hàng nghìn vụ hỏa hoạn lớn nhỏ. Mỗi đám cháy bùng phát chỉ cần 3-5 phút là có thể lan ra gấp đôi diện tích ban đầu. Trong “cuộc đua” sinh tử ấy, Van - Lăng - Trụ - Họng Chữa Cháy chính là bộ tứ khí cụ giúp lực lượng chữa cháy nắm thế chủ động, cắt đứt nguồn nhiệt, khống chế ngọn lửa trước khi mọi thứ vượt tầm kiểm soát. Bài viết dưới đây tổng hợp toàn diện khái niệm, cấu tạo, tiêu chuẩn, lợi ích, kinh nghiệm lựa chọn, lắp đặt, vận hành và bảo trì bốn thiết bị cốt lõi này, từ đó mang lại tầm nhìn rõ ràng cho chủ đầu tư, đơn vị tư vấn thiết kế, đội ngũ quản lý tòa nhà và cả người dân.

1. Khái niệm trọng yếu

1.1 Van chữa cháy

Van chữa cháy (Fire Valve) là thiết bị cơ khí điều khiển đóng – mở, điều tiết lưu lượng nước trong đường ống PCCC. Van thường được lắp tại đầu nhánh rẽ, trạm bơm, trụ cứu hỏa, họng tiếp nước để bảo đảm nước luôn sẵn sàng song vẫn an toàn cho hệ thống.

1.2 Lăng phun

Lăng (Nozzle) là đầu phun gắn với ống vòi. Cấu tạo côn thu giúp tăng tốc độ, tạo tia nước dài hoặc dạng mưa, khuếch tán nước rộng khắp, hạ nhiệt nhanh bề mặt cháy. Hai dòng phổ biến: lăng D50, lăng D65 bằng nhôm hoặc hợp kim đồng.

1.3 Trụ cứu hỏa

Trụ cứu hỏa (Fire Hydrant) là thiết bị kết nối trực tiếp với tuyến ống cấp nước đô thị. Phần nổi ~0,7–1,1 m, phần chìm 6–8 m nối vào ống chính. Trụ đóng vai trò “mỏ lấy nước” lưu động cho xe cứu hỏa, khởi nguồn chu trình dập lửa ngoài trời, trên vỉa hè.

1.4 Họng tiếp nước

Họng chữa cháy (Fire Hose Reel Outlet) là điểm lấy nước đặt trong nhà, hành lang, gara. Tại Việt Nam thông dụng nhất là họng 2 cửa DN65 (65 mm). Họng kết hợp van góc, nắp bảo vệ, ren tiêu chuẩn giúp chiến sĩ thao tác lắp vòi trong 10–15 s.

2. Cấu tạo, phân loại và nguyên lý hoạt động

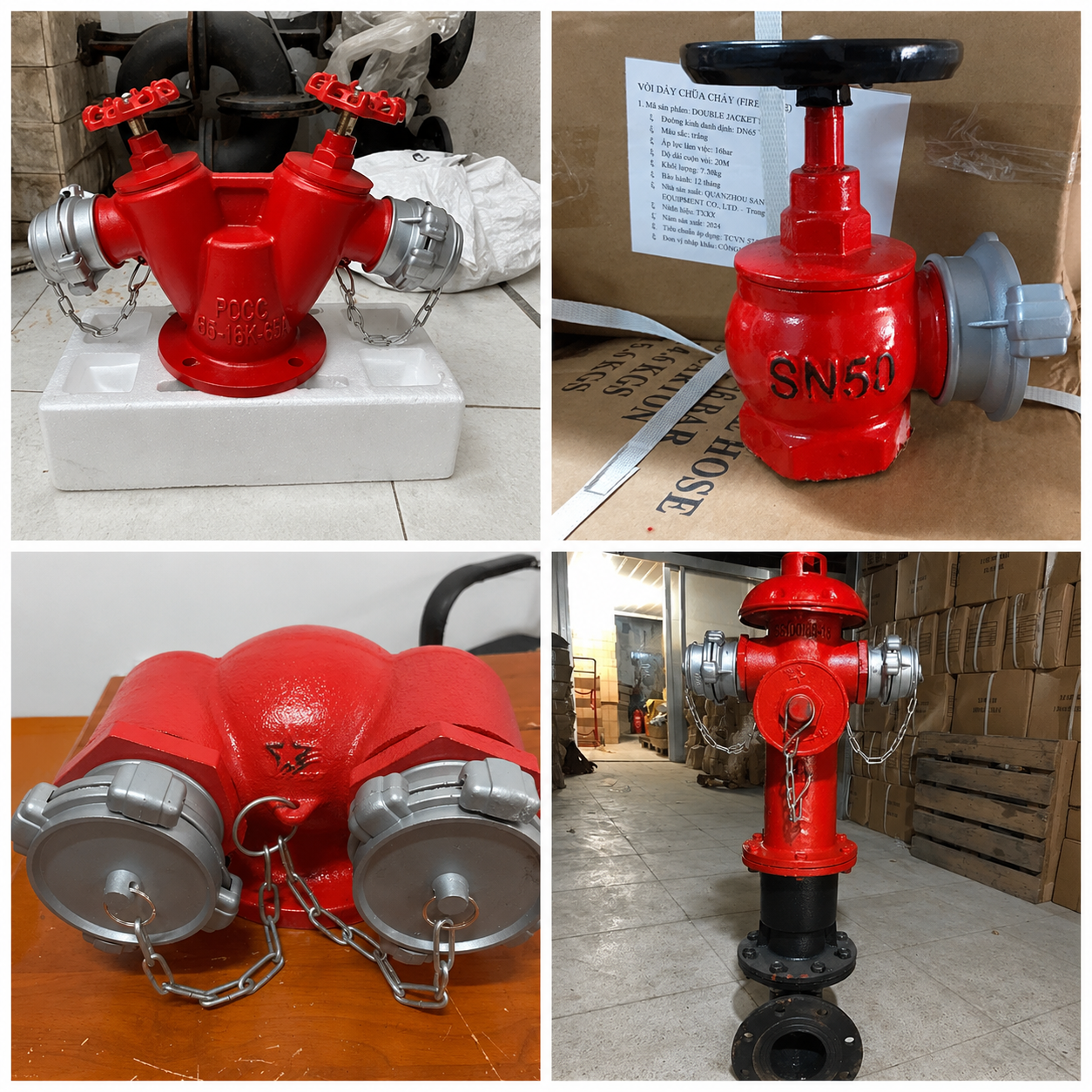

2.1 Trụ cứu hỏa: ngầm và nổi

• Bộ phận chính: thân trụ gang cầu (FCD450) phủ sơn epoxy 250 µm; cánh van, trục van inox 304; chốt vỡ an toàn; 2–3 cửa họng DN65/DN100.
• Nguyên lý: Xoay 5–7 vòng trên đỉnh trụ, trục van kéo cánh van khỏi ghế, nước từ ống chính dâng đầy thân trụ rồi phun qua họng. Khi đóng, nước trong thân thoát xuống lỗ xả, tránh đóng băng.
• Phân loại:
  • Trụ nổi: lắp cách mép đường >0,5 m, chiều cao dễ nhận biết, sơn đỏ RAL3000.
  • Trụ ngầm: chỉ lộ nắp gang Ø800 mm dưới vỉa hè, phù hợp trung tâm đông xe cộ.

2.2 Họng tiếp nước trong nhà

• Gồm: hộp tôn dày 1,2 mm sơn đỏ; van góc đồng, ren ngoài; đồng hồ áp nếu cần; giá treo vòi; kính cường lực 4 mm; tem chỉ dẫn.
• Tiêu chuẩn: TCVN 5739; lắp cách sàn 1,1–1,3 m, khoảng cách hai họng <45 m hành lang.

2.3 Van chữa cháy đa dụng

• Van cổng (Gate Valve) – đóng / mở hoàn toàn, ma sát thấp, dùng để cô lập tuyến dài.
• Van góc (Angle Valve) – đổi hướng 90°, gắn ở họng DN65; van xoay 2,5 vòng là mở tối đa.
• Van bướm (Butterfly Valve) – thao tác nhanh, nhỏ gọn, thường ở đường ống lớn trong trạm bơm.
• Van Dry, deluge, van Z-shape… áp dụng riêng cho hệ sprinkler hoặc foam.

2.4 Lăng phun

• Lăng thẳng: tạo tia nước đặc, tầm bắn 20–30 m.
• Lăng Jet-Spray: có cơ cấu xoay chuyển chế độ tia – sương, cắt nhiệt tốt, bảo vệ người cầm.
• Vật liệu: nhôm T6061-T6, ép đùn nguyên khối, nhẹ, chống ăn mòn; hoặc đồng đỏ mạ Ni.

3. Chu trình phối hợp Van - Lăng - Trụ - Họng Chữa Cháy

1. Phát hiện cháy, lực lượng tại chỗ tiếp cận họng trong nhà, mở tủ, đóng van chính ở trạng thái chờ.
2. Kéo vòi, nối lăng, mở van góc, nước từ bơm tự động hoặc bể mái chảy ra áp ~4–7 bar.
3. Đối với đám cháy ngoài trời, xe cứu hỏa dừng cạnh trụ, gắn ống hút Ø100, mở van trụ, bơm xe tăng áp lên 10–13 bar, nước qua lăng phun dập lửa.
4. Hòa phối: nếu bể nước công trình cạn, xe cứu hỏa cắm vòi tiếp nước vào họng sạc DN65 tại mặt tiền để bù nguồn.

4. Lợi ích cụ thể khi đầu tư đúng bộ tứ thiết bị

• Giảm thời gian khống chế cháy 30–50 % so với chỉ trông chờ xe cứu hỏa.
• Tăng bán kính bảo vệ công trình lên đến 45 m/họng, ngăn cháy lan tầng.
• Chủ đầu tư đáp ứng Nghị định 136/2020/NĐ-CP, tránh bị phạt 50–80 triệu đồng.
• Bảo hiểm cháy nổ tính phí thấp hơn 5–10 % khi công trình có trụ/họng tiêu chuẩn.
• Giảm tổn thất gián đoạn kinh doanh, duy trì chuỗi cung ứng, bảo vệ thương hiệu.
• Góp phần xây dựng cộng đồng an toàn, nâng cao năng lực tự ứng cứu trong “giờ vàng” trước khi lực lượng chuyên nghiệp tới.

5. Kinh nghiệm lựa chọn thiết bị phù hợp

Xác định nguồn nước và áp lực

Nhà xưởng xa khu dân cư nên dùng trụ nổi DN100, áp tối thiểu 3 bar; tòa nhà cao tầng ưu tiên họng trong nhà kết hợp bơm tăng áp 13 bar.

Chất liệu và nhiệt độ làm việc

Gang cầu chịu va đập, inox 304 chống rỉ; gioăng EPDM -30 °C đến 120 °C, đảm bảo làm việc cả mùa đông vùng núi.

Thương hiệu, dịch vụ hậu mãi

FUJI/VIETLINK, Nhất Việt, Chung Gia Phát, DuHue bảo hành 12–24 tháng, có phụ tùng thay thế, hỗ trợ đào tạo vận hành.

6. Hướng dẫn lắp đặt an toàn

• Trụ nổi đặt cách mép lòng đường ≥0,5 m, cách mép tường ≥1 m, tránh tầm khuất biển quảng cáo.
• Khoảng cách giữa hai trụ theo QCVN 06: trong đô thị ≤150 m, khu công nghiệp ≤300 m.
• Đường ống chôn sâu >0,8 m tránh đóng băng, cách công trình ngầm khác 0,3 m.
• Họng DN65 gắn cùng hướng thoát nạn, độ cao tay vặn 1,2 m người trưởng thành dễ thao tác.
• Van bướm trong nhà máy lắp thêm công tắc giám sát (tamper switch) nối về trung tâm báo cháy.

7. Bảo trì – bí quyết kéo dài tuổi thọ

• Hàng tuần: kiểm tra nắp trụ, bôi mỡ ren, đảm bảo dễ vặn.
• Hàng quý: mở van 2-3 vòng xả cặn, đo lưu lượng ≥1000 L/phút.
• Hàng năm: súc rửa hệ thống, sơn lại trụ theo mã màu, xiết chặt bulông, thay ron cũ.
• 5 năm: thử thủy lực toàn mạng 1,5 PN (áp lực làm việc); thay van nếu mòn >30 %.

8. Sai lầm phổ biến và cách khắc phục

• Lắp trụ phía sau barie, xe chữa cháy không vào được: di dời ra vỉa hè.
• Sơn trụ màu xám, khó nhìn: phải sơn đỏ; nắp trụ sơn vàng thể hiện lưu lượng >1500 GPM.
• Tắt bơm chính lúc nghỉ lễ: cài chế độ tự động, kiểm tra bình Accu, tránh bơm không khởi động khi mất điện.

9. Hướng dẫn vận hành khẩn cấp

• Định vị thiết bị: ghi nhớ sơ đồ PCCC, vị trí trụ/họng gần nhất.
• Kiểm tra an toàn: người cầm vòi mang găng, đội mũ, đứng phía sau trụ tránh phản lực.
• Mở van đều: không quá ¼ vòng mỗi giây, để tránh sốc nước.
• Điều chỉnh tia: dùng lăng jet-spray khi cần che chắn, lăng thẳng khi cần xuyên sâu vào tâm lửa.
• Giao tiếp: luôn duy trì liên lạc với chỉ huy chữa cháy, tránh 2 nguồn nước đấu chéo áp lực.

10. Gợi ý quy hoạch mạng lưới Van - Lăng - Trụ - Họng Chữa Cháy cho công trình mới

• Nhà xưởng diện tích 10.000 m²: 6 trụ ngoại vi, 18 họng DN65 trong nhà, bể nước 360 m³, 2 bơm điện 75 kW, 1 bơm diesel.
• Chung cư 25 tầng: họng DN65 mỗi tầng thang bộ, hai họng đối diện, trụ ngầm 50 m theo chu vi, bể mái 60 m³.
• Khu nghỉ dưỡng ven biển: dùng trụ composite phủ gel chống ăn mòn muối, ống dẫn HDPE SDR11.

11. Một bước nhảy xanh: sử dụng lại nước mưa

Các khu công nghiệp hiện đại bố trí bể thu nước mái ≥500 m³, qua bơm tăng áp 10 bar cấp cho hệ Van - Lăng - Trụ - Họng Chữa Cháy. Vừa giảm phụ thuộc nước máy, vừa tối ưu chi phí.

Bạn vừa đi qua gần như toàn bộ hành trang kỹ thuật, pháp lý, kinh nghiệm thực chiến xung quanh Van - Lăng - Trụ - Họng Chữa Cháy. Hãy lưu lại, chia sẻ cho đồng nghiệp, biến kiến thức thành hành động, bởi ngọn lửa không chờ đợi bất kỳ ai.

Thấu hiểu Van - Lăng - Trụ - Họng để biến 60 giây đầu tiên thành lợi thế sống còn.
